利達JTY-GM-LD3000EH點型光電感煙火災探測器 可船用
一、利達JTY-GM-LD3000EH點型光電感煙火災探測器介紹
JTY-GM-LD3000EH內置單片機，具有現場參數采集的能力，并能實時處理，同時向控制器
傳遞正常、火警信號，并可向控制器上報現場煙濃度的數據。指示燈指示探測器工作狀態，探測
器正常監測時，指示燈為間隔約12秒閃爍指示，發現火情后，指示燈為常亮，直到接收到控制器
的復位信號為止。每個LD3000EH占用控制器一個節點地址，采用電子編碼方式編碼，操作方便；
抗干擾能力強，可靠性高；結構設計無污染，抗潮濕；LD3000EH廣泛應用于工業及民用建筑、
船舶及海上設施。配接LD10EN底座與我公司生產的E/EN/EH/EL系列控制器配合使用。經公安
部消防產品合格評定中心及 消防電子產品質量監督檢驗中心按照GB4715-2005《點型感煙
火災探測器》、《強制性認證實施規則》、《強制性產品認證實施細則》檢驗和審核，符合認證
要求，取得消防產品３Ｃ認證。通過中國船級社型式認可，取得型式認可證書。
二、利達JTY-GM-LD3000EH點型光電感煙火災探測器功能
★二總線、無極性。
★采用專用嵌入式MCU技術的第二代分布智能型產品。
★采用電子編碼方式，占一個地址點。
★具有黑煙報警功能。
★模擬量感煙探測器，可上傳給控制器現場煙濃度數據。
★應用于工業及民用建筑、船舶及海上設施。（本產品不適用于I級客船）
三、利達JTY-GM-LD3000EH點型光電感煙火災探測器主要技術指標
| 內容 | 技術參數 |
| 類型 | 點型光電感應 |
| 指示燈 | 紅色指示燈巡檢時閃亮，報警時常亮 |
| 工作電壓 | DC14V～24V |
| 工作電流 | 靜態電流：＜0.5mA 報警電流：＜1.5mA |
| 工作環境溫度 | -10°C~55°C |
| 工作環境相對濕度 | ≤ 95%〔(40±2)℃，無凝露〕 |
| 外殼防護等級 | IP4X |
| 安裝方式 | 配合本公司LD10EN 底座安裝使用，采用旋轉式安裝方式，安裝方便 |
| 更大 外形尺寸 | φ104mm× 高53mm（含底座） |
| 重量 | 0.18 Kg±0.005Kg |

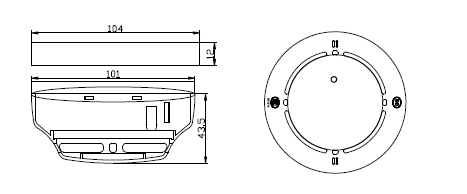

四、利達JTY-GM-LD3000EH點型光電感煙火災探測器外形結構示意圖

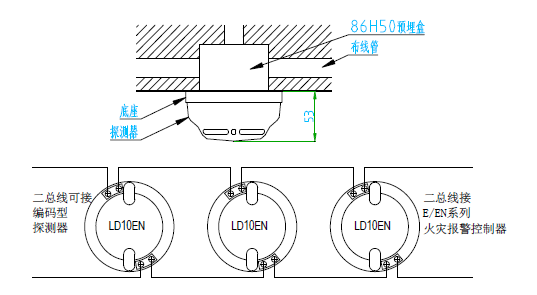

五、利達JTY-GM-LD3000EH點型光電感煙火災探測器安裝及接線示意圖
安裝步驟：
1)將每只探測器寫入地址。使同一回路的每只探測器對應 的一個節點地址（地址范圍0～255）。（探測器寫地址的具體操作方法見編址器使用說明書）。
2)將探測器底座用M4螺釘固定在86H50預埋盒上，中心距為49mm～79.5mm。注意：探測器的更大 安裝高度：12m，更大 保護面積：80m2。安裝位置應避免安裝在多灰塵、多昆蟲、多蒸汽、空調出風口或其它氣體流通很強的位置。
3)將兩根探測總線分別連接到探測器底座的接線端子上。
4)將探測器上的安裝標志與底座上的安裝標志對齊，放入底座中，順時針旋轉探測器至緊固。
布線要求：
★二總線：宜選用截面積≥1.0mm2的阻燃RVS銅芯雙絞線。連接導線的長度應以總導線電阻＜50Ω為限，否則應考慮增大導線的截面積，或加裝總線中繼器（不宜采用平行線）。
★穿管要求：應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其它系統傳輸線路穿入同一管中。
